Lichtstärke- und Retroreflektions-messungen

Ausstattung

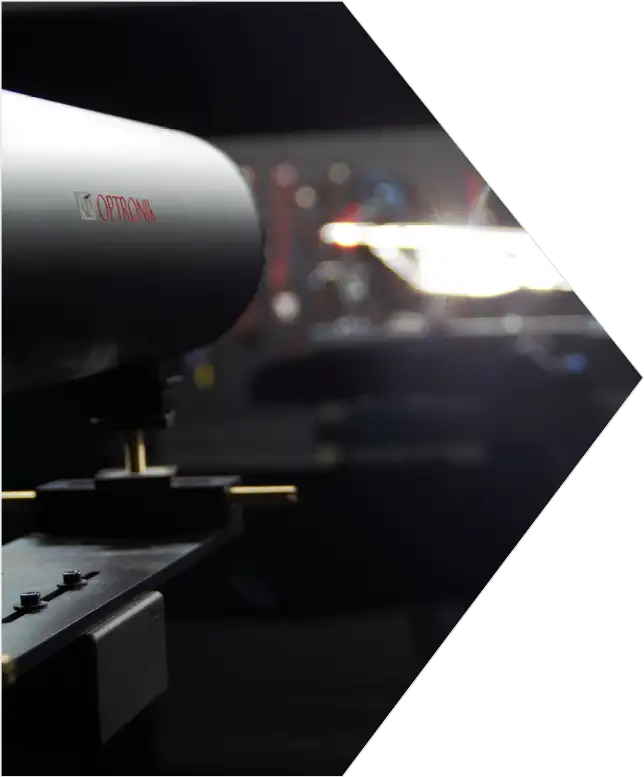

• Fernfeldgoniometer OPTRONIK sms 10 h
• Verschiedene Messköpfe (3,16 m, 10 m, 25 m)
• Retrometer in 33,4 m Entfernung
• 10 m Farbmesskopf

Unser Leistungen

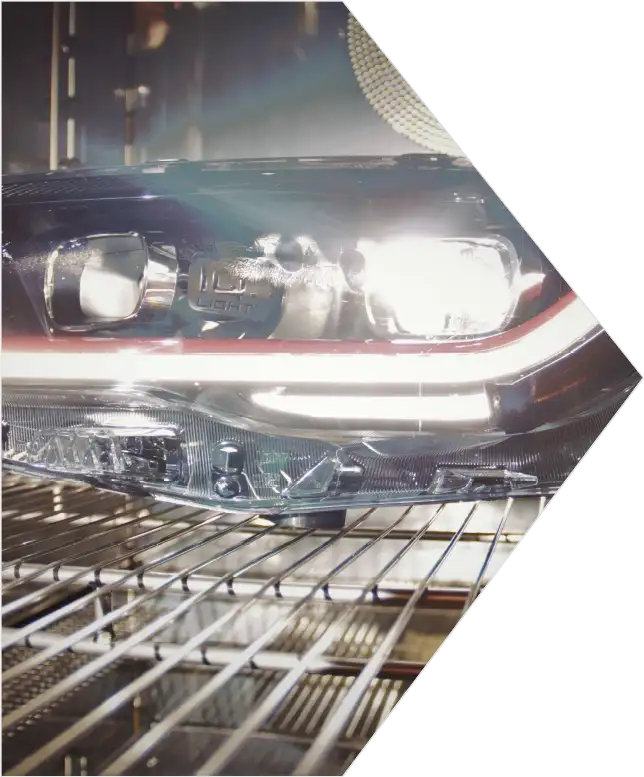

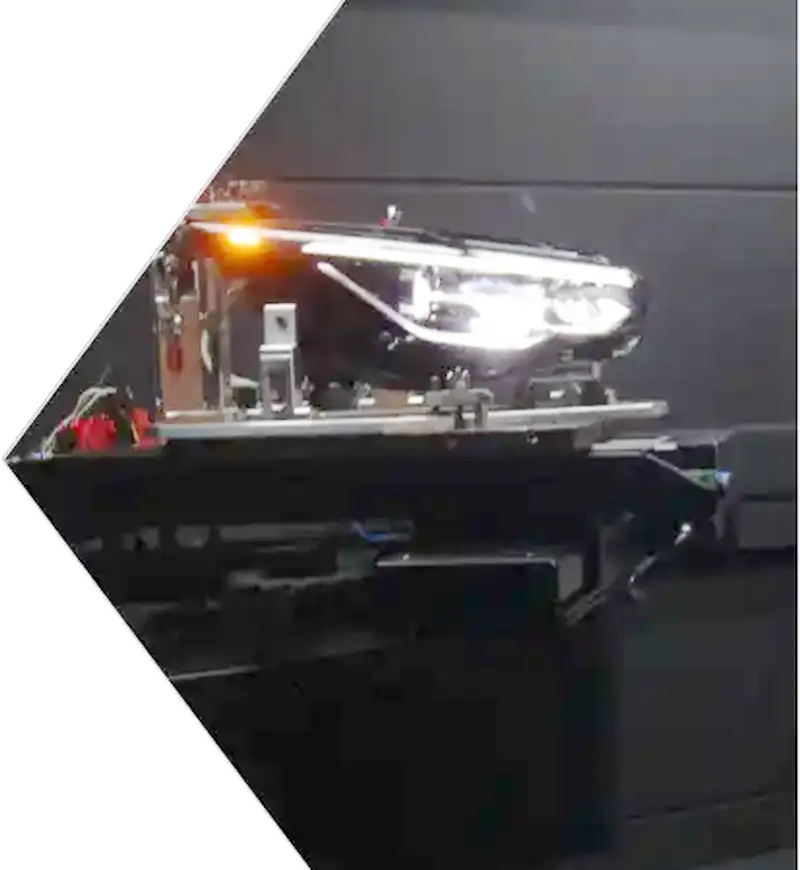

• Vermessen von Scheinwerfern (von Glühlampe bis LED Matrix)
• Vermessen von SBBR Leuchten (auch Mehrteilige)
• Vermessen von Zusatzleuchten (HGB, Spiegelblinker, SWA)
• Vermessen von Rückstrahlern
• Benchmark Untersuchung, auch mit gesamtem Fahrzeug
• Hochauflösender Scan (Fahrbahnsimulation, Vogelperspektive)
• UN-R ECE (und vergleichbar)
• SAE und FMVSS108 (und vergleichbar)
• Sondermessungen nach Kundenwunsch

Farbmessung

Spektralradiometer

• Instrument Systems CAS 140 CT mit TOP200
• Auflösung 752 x 480
• Messbereich 370 nm bis 830 nm
• Strahldichte gemäß CIE 63: 1984 und DIN 5032-1:1999
• Mehrfachbelichtung für 5 Dekaden Dynamikumfang in einem Bild

Unser Leistungen

• Kennzeichenleuchten Messung
• Innen- und Ambientebeleuchtung (Türverkleidung,
  I-Tafel, Mittelkonsole, Einstiegsleisten, Smartlight)
• Zusatzleuchten (Vorfeld- ,Griffmuldenbeleuchtung)
• Displays
• ECE (und Vergleichbar)
• SAE und FMVSS108 (und Vergleichbar)
• Messungen nach Kundenwunsch

Leuchtdichtemessung

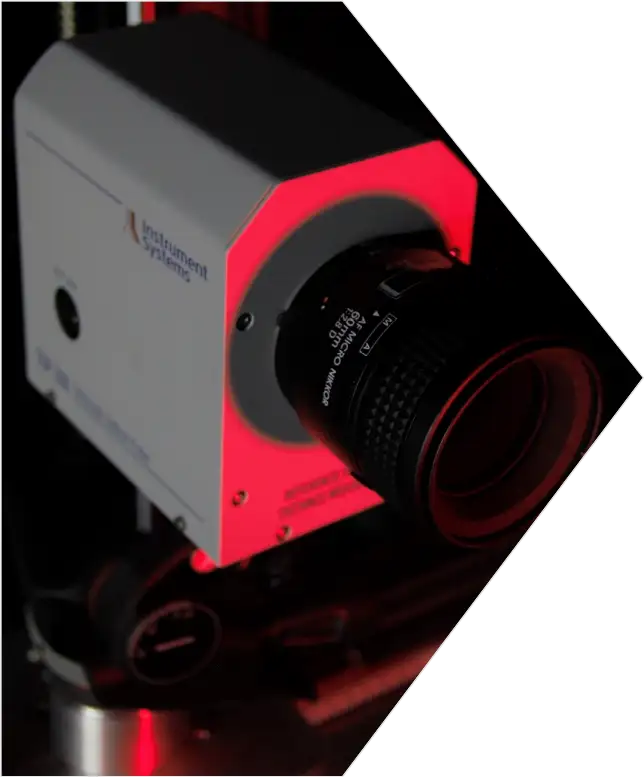

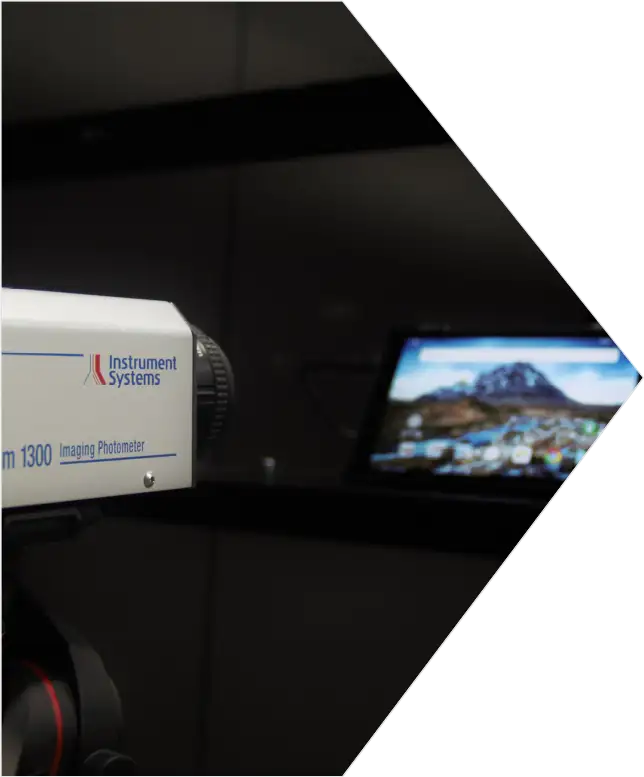

Leuchtdichtekamera

• 1370 x 1020 px Auflösung
• Messbereich 0,1 cd/m2 bis 100 000 cd/m2 st, Reifentest
• Erweiterter Messbereich bis 109 cd/m2 mit zwei unterschiedlichen Dichtefiltern
• Fotometrische Größe: Lichtstärke, Leuchtdichte, Beleuchtungsstärke, Kontrast
• Auswertung der Homogenität
• Mehrfachbelichtung für 5 Dekaden Dynamikumfang in einem Bild

Unser Leistungen

• Kennzeichenleuchten Messung nach ECE UN –R4
• Innen- und Ambientebeleuchtung (Türverkleidung, I-Tafel, Mittelkonsole, Einstiegsleisten, Smartlight)
• Zusatzleuchten (Vorfeld-, Griffmuldenbeleuchtung, SWA)
• Displays
• Messungen nach Kundenwunsch

Mess- und Prüfgestell

• Flexibler und reproduzierbarer Messaufbau
• Digitale Erfassung der Einstellwerte mittels Sensoren

Beleuchtungsstärke

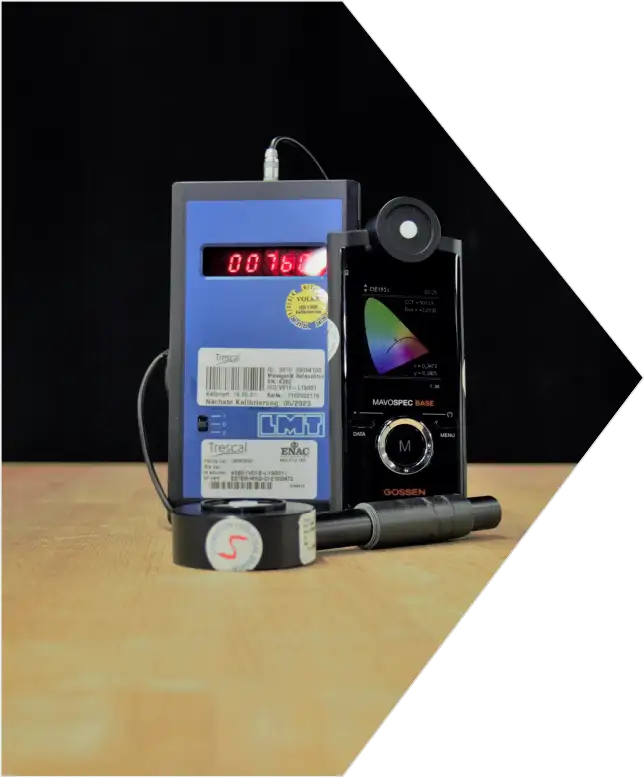

Pocket Lux

• Messbereich 0,01 lx bis 19990 lx
• Lichteintrittsfläche 10 mm Ø feine V(ƛ) und cos-Anpassung
• Kalibrierung, rückführbar auf PTB-Normal, mit LMT- Kalibrierzertifikat
• individuelles Messprotokoll für V (ƛ)- Anpassung und cos- Anpassung
• Klasse B gemäß DIN 5032 Teil 7

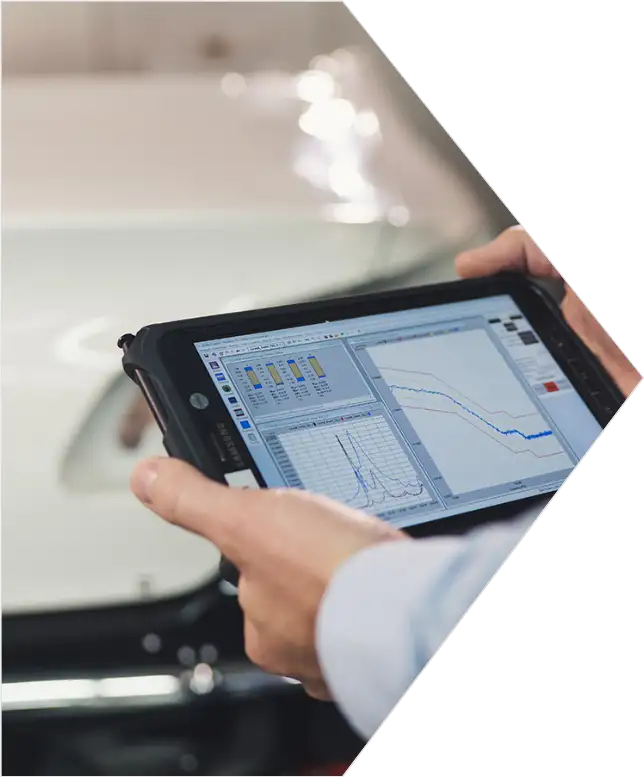

Handspektrometer

• Messbereich von 300 nm bis 780 nm
• Farbkoordinaten nach CUE 1931 (x,y), CIE 1960 (u,v), CIE 1976 (u‘,v‘)
• Farbtemperatur TN und Farbwiedergabeindex Ra
• Flickerwert als Index in [%] und mit Frequenz [Hz]
• Großer Dynamikbereich von 10 lx bis 1000 lx

Unser Leistungen

• Messungen von Innenleuchten am Messplatz oder mobil
• Ausleuchtung im Fahrzeug
• Flexibler Einsatzbereich

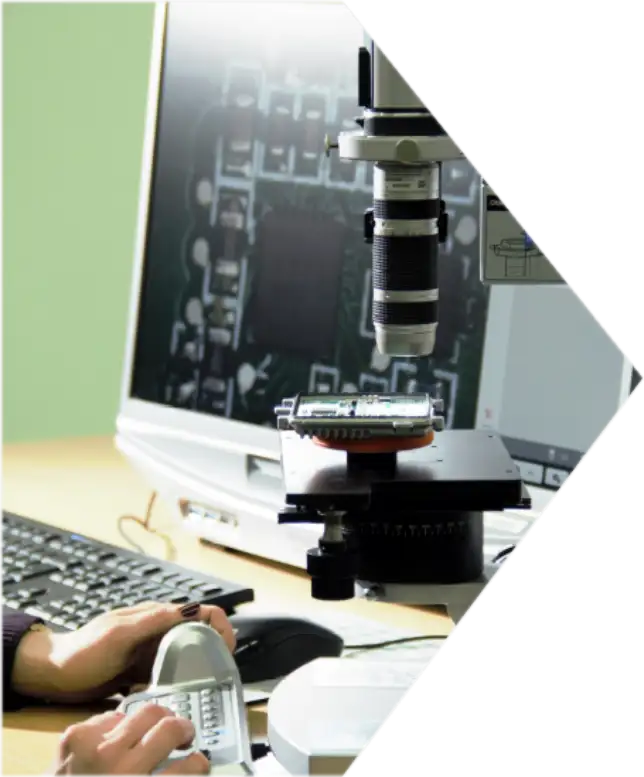

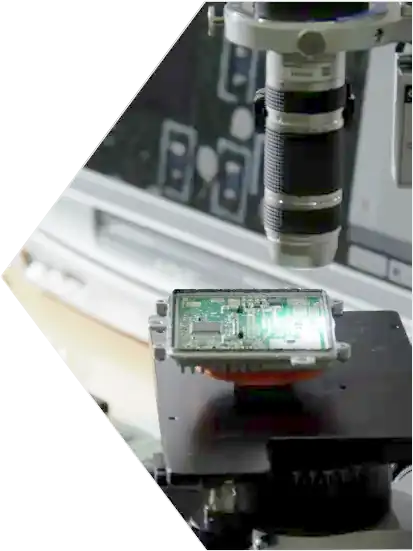

Digitalmikroskop von Keyence

• High-Performance Kamera VHX-7020
• VH Zoom Objektiv 20x-200x
• Controller VHX-970FDigitale
• Echtzeit-Tiefenzusammensetzung
• Motorisierung Z-Achse VHX-S90F (für eine optimierte Tiefenschärfe)

Unsere Leistungen

• Visuelle Inspektion am Bauteil
• Mikroskopische Dokumentation
• Analyse von Auffälligkeiten
• Exakte 3D- und 2D-Messung
• Analyse von Lötstellen
• Tiefenscharfe Bilder sowie Tiefenprofilanalyse

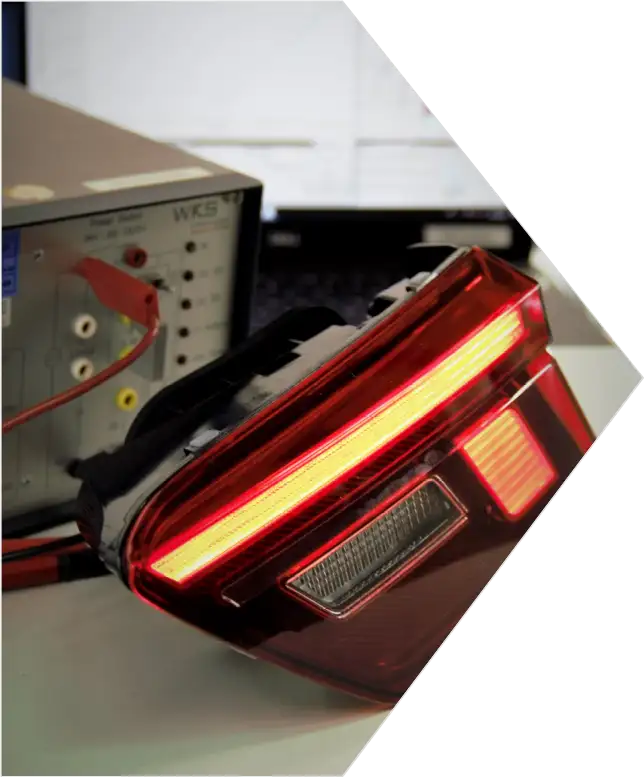

Elektrische Prüfeinrichtung und Thermografie

Prüfeinrichtungen

• Elektrische Prüfungen
• Temperatur- und Stromaufnahmen
• Ansteuerung mit LIN und CANoe
• Prüfungen nach LV124
• Messaufbauten nach Kundenwunsch

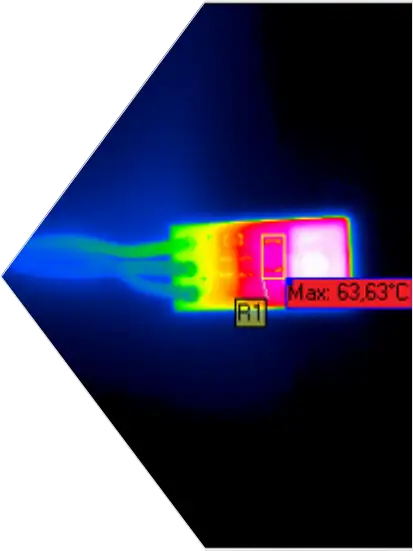

Thermografie

• Thermische Oberflächenmessung von Bauteilen
• VarioCam hr basic 480/25 mm
• Temperaturmessbereich: -40°C bis 1200°C

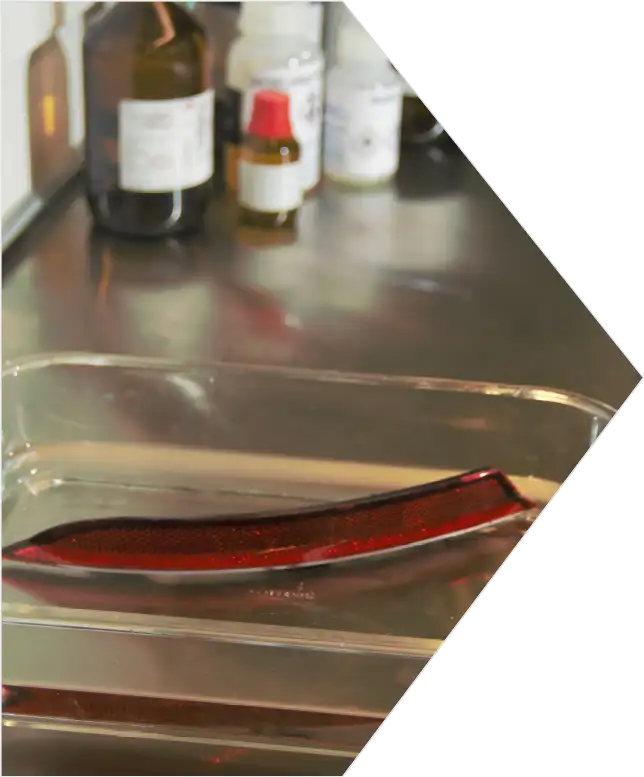

Chemische Prüfungen

• Beständigkeit gegen Spannungsrisse
• Reagenzientest z.B. nach ISO 16750
• Sonderprüfungen nach Kundenanforderungen
• Ermittlung von Oberflächenfehlern

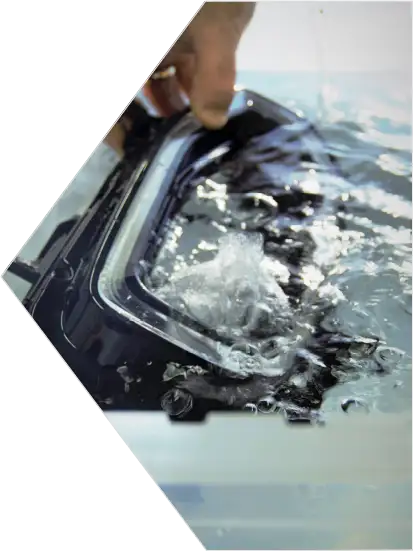

Dichtigkeitsprüfstand

• Undichtigkeit am Prüfling
• Digitale Datenaufnahme
• Digitale Druckanzeige / Ermittlung des Druckabfalls
• Feineinstellung für kleine Drücke unter 30 mbar möglich

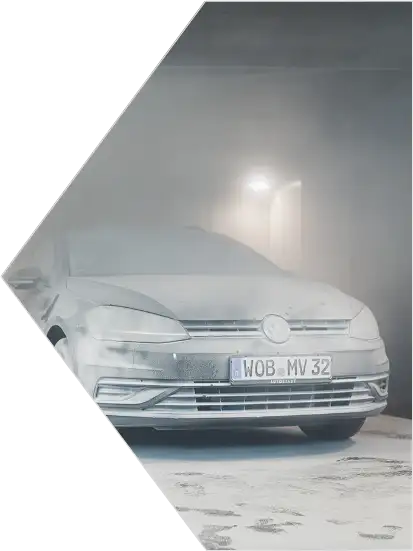

Klimaprüfeinrichtungen

• Klimakammern mit Volumen von 0,33 bis 130 m³
• Sonnensimulation Fahrzeugkammer
• Temperaturschock (Luft-Luft)
• Betauungsklimakammer

Unser Leistungsangebot

• Temperaturbereiche: -40°C bis +180°C
• Feuchtebereich: 10%rF bis 95%rF
• Prüfungen nach LV 124
• Prüfen nach Kundenwunsch

Mechanische Prüfeinrichtungen

Shaker LDS V875-440 mit Gleittisch

• Kraft (Sinus, Rauschen) 35,6 kN peak, Frequenzbereich 5 – 3000 Hz Schwingweg 76,2mm peak-peak
• Lastausgleich 600 kg, Gleittisch mit Aufspannfläche 750 x 750 mm
• Belastung in 3-Raumachsen, Klimatisierung von -40°C bis 100°C

Schlagschütteltisch

• Prüfungen nach FMVSS

2 Shaker LDS V8-440 in Klimakammer

• Kraft Sinus 58 kN peak, Rauschen 66 kN rms, Frequenzbereich 5 – 2500 Hz, Schwingweg 63,5 mm
  peak-peak
• Lastausgleich 700 kg, Schwingtisch mit Aufspannfläche 1220 x 1220 mm
• Belastung in Z-Achse, Klimatisierung von -40°C bis 100°C
• Auslegung für PV2005 und PV1200

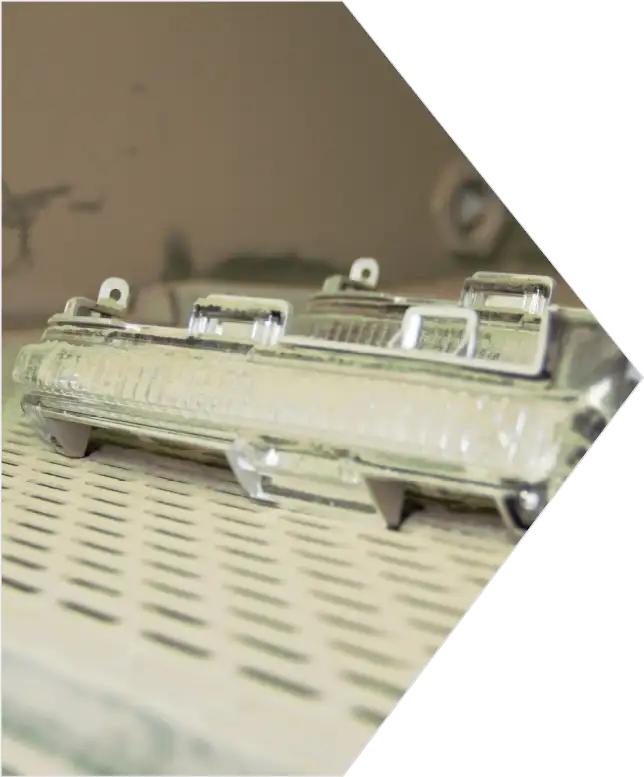

Umweltprüfeinrichtungen

Staubprüfstand

•  Prüfraum: 900 x 900 x 800 mm
• Normstäube: Arizona, Portland
• Individuelle Prüfzyklen (nach Kundenwunsch)
• DIN 40050-9 (bis IPX4K), FMVSS108

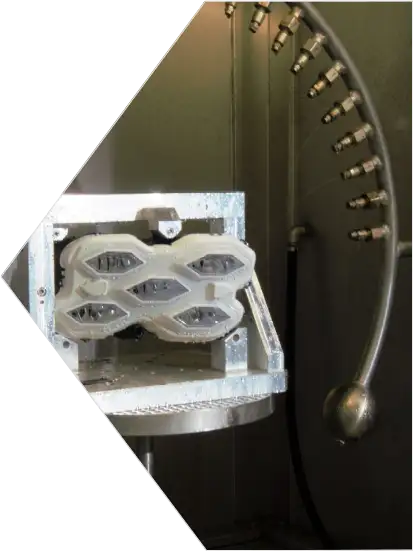

Spritzwasserprüfung

• Model SWK 1000/4K
• Prüfraum: 2100 x 1500 x 2150 mm
• Schwenkbügel (ø 1200mm und 600mm)
• Drehteller (ø 200mm und 400mm)
• DIN 40050-9 (bis IPX4K), LV124, UN-ECE R123 und kundenspezifische Anforderungen

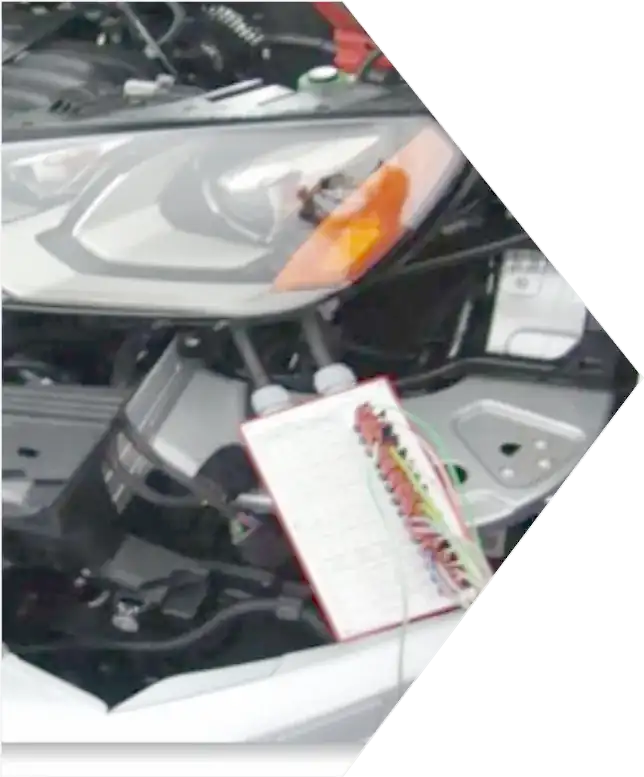

Fahrzeuggesteuerte Messungen

Vorteile

•  Ansteuerung über Fahrzeug
• Alle Fabrikate sind untersuchbar
• Fotometrische Messungen der Leuchten mittels Goniometer

Unsere Leistungen

• Messungen der Fotometrie
• Wettbewerbsvergleich
